導讀：本文將就IM21-14-CDTRi 圖爾克轉速監控器接線示意圖及調試參數說明 進行詳細介紹。
產品型號：
IM21-14-CDTRi

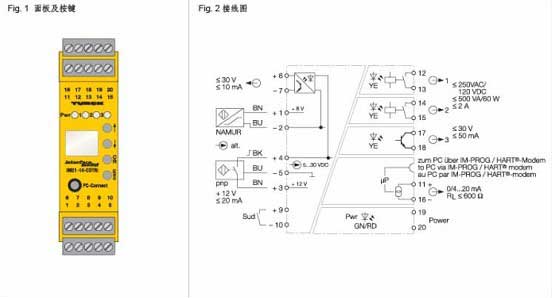

產品接線示意圖：

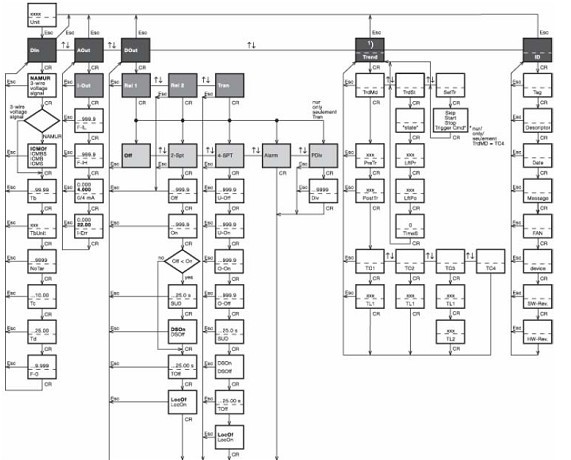

調試菜單結構圖：
接線端子定義：
19，20 連接供電電壓
1，2 連接兩線 NAMUR傳感器
3，4，5 連接三線 PNP傳感器
4，5 連接 5…30VDC 的外部信號源
6，7 將 NAMUR信號轉換成相對應的脈沖信號輸出
9，10 激活啟動延時功能
12，13 繼電器觸點輸出 R1
14，15 繼電器觸點輸出 R2
17，18 晶體管輸出
11，16 電流輸出 0/4…20mA 或 20...4/0mA
LED指示燈狀態說明：
Pwr 電源指示燈
綠色 供電正常
綠色閃爍 強制輸出模式
紅色 設備故障
R1 繼電器 1 開關狀態指示燈
黃色 繼電器勵磁，觸點吸合
R2 繼電器 2 開關狀態指示燈
黃色 繼電器勵磁，觸點吸合
T 晶體管開關狀態指示燈
黃色 晶體管導通
參數含義及設定方法：
使用產品前面板上的四個按鈕“ESC”、“CR”、 “↑”及“↓”可以對所有參數進行設定。
按下“ESC”按鈕，設備從正常工作狀態切換到參數設定狀態，顯示屏顯示主菜單。使用“↑”
和“↓”按鈕可以在主菜單間切換。當切換到需設定參數的主菜單時，按下“CR”按鈕可
進入相應的子菜單。在子菜單中使用“↑”和“↓”按鈕修改參數，當參數修改后，按下“CR”
鈕保存。當參數被修改時，屏幕顯示會閃爍，直到參數保存完畢。在參數修改過程中按下
“ESC”鈕，未保存的參數不作變動，系統跳轉到前一菜單。要退出參數設定模式，需按下
“ESC”按鈕。當設定參數時，當前參數的縮寫顯示在屏幕下方，正在修改的參數顯示在屏
幕的上方。斷電后，已保存的參數不會丟失。
更多參數含義，請咨詢
